解析実績例

火災解析シミュレーション実績例

建物内(工場・倉庫)火災

建物内(工場・倉庫)火災による煙の拡散挙動や温度変化を把握し、防火設備・火災検知器設置の問題点や改善案の検討に活用できます。

建物内(工場・倉庫)火災

外部火災

森林火災による延焼範囲や火炎の強度をシミュレーションによって把握し、ハザードマップの策定,避難経路や避難場所,消火活動の計画立案に活用できます。

外部火災

気流解析シミュレーション実績例

気流解析では滞留部などの問題点を可視化・把握することができ、容易に改善案を検討することが可能です。また、移動物体の影響や粒子の挙動を追跡するなど、複雑な流れに対する検討も実施可能です。

適用範囲:
気流、温度、塵埃、湿度、ガス拡散、ガス混合、滞留時間(空気齢)、移動体 など

適用分野:
データセンタ(熱・省エネ対策)、製造工場(熱対策・ガス対策・煙害対策・臭気対策)
アリーナ(大空間環境改善・自然換気)、設備(ダクト形状・偏流対策・風洞試験室最適化)
クリーンルーム(滞留・塵埃対策)、食品工場(排気対策・品質改善検討)
ビル(冷却設備効率化・ビル風対策)、医療施設(感染予防対策)
その他、気流に関する施設全般

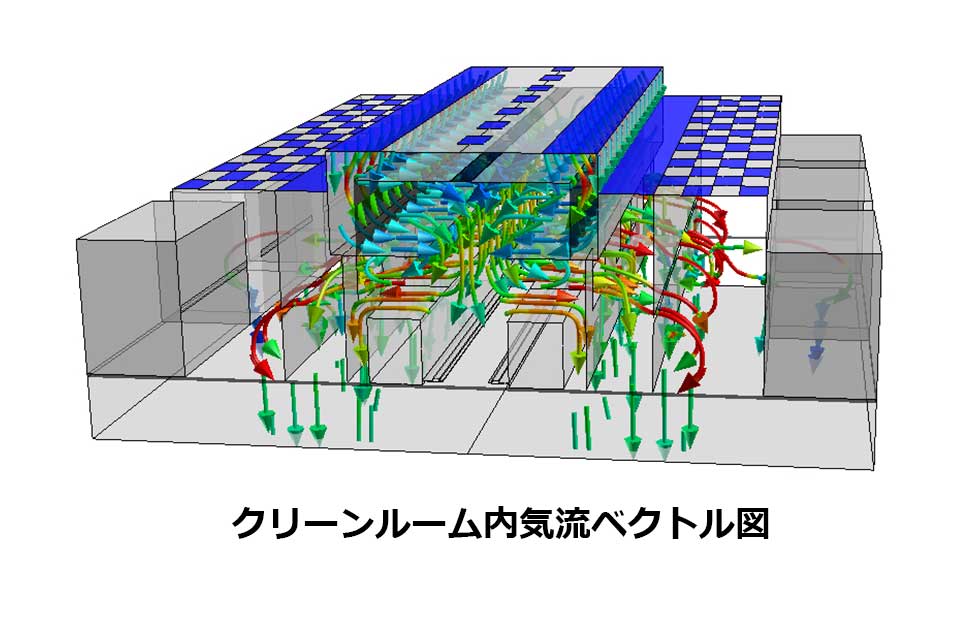

クリーンルーム内気流ベクトル図

ダクト内清流化解析流線図

現状と改善案を比較することで、現象の共有化と改善案の効果が容易に可視化できます。

オフィス内濃度分布

水流解析シミュレーション実績例

水流解析では気体−液体だけでなく、担体などを模擬した個体−液体のシミュレーション、振動による液面の挙動などを評価することが可能です。

適用範囲:
水流、温度、濃度混合、水流置換時間(水齢)、気泡挙動予測、水位予測、撹拌 など

適用分野:
水処理施設(曝気撹拌槽解析、MBR型処理解析)、河川(増水時の水位検討)
設備(配管内流速挙動、キャビテーション対策)、ビル(水蓄熱槽効率化検討)
発電所(取水槽内渦流対策、ダム水位検討)、船上(バラスト水処理設備の検討)
その他、水流に関する施設全般

ポンプ内吸込み渦解析図

容器内スロッシング解析図

構造解析シミュレーション実績例

構造解析では様々な荷重によって構造物に生じる変位、ひずみ、応力を得ることができます。構造物の形状検討・安全性評価などの設計検討支援のほかに、トラブル時の事故原因特定・対策検討にも利用されています。
また伝熱、振動、流体など複数の物理現象が影響する状況を連成して解析することも可能です。

適用範囲:
応力、変位量、熱応力、破壊強度、固有振動数、ローターダイナミクス、疲労、剛体運動など

適用分野:
ダクト配管健全性確認、燃焼炉等熱変形対策、共振による破損対策、ボルト強度評価、構造物耐力評価、疲労対策、大荷重による変形解析
その他、構造に関する設備全般

フランジ開口解析

ボルト締めフランジ部の荷重による開口解析を材料の弾塑性効果を考慮して解析した事例です。

フランジ開口解析

鉄骨落下解析

鉄骨を地面に自由落下させたときの変形挙動を衝撃解析で求めた事例です。

鉄骨落下解析

溶接残留応力

鋼板の溶接時における変形や残留応力を評価した事例です。

溶接残留応力

車庫の耐震評価

地震による時刻歴応答解析で車庫の変位、応力を再現して補強に活用した事例です。

耐震評価

強度/固有値解析

構造物の強度解析や固有値解析を行うことで、強度評価や構造改善が可能です。
複雑な形状であっても、着目する問題点に関する部品のみをモデル化することで、低コストの解析が可能です。

強度/固有値解析

システムツール開発実績例

データ分析ソリューション・ツール開発

過去データの分析や解析結果を基に、不確実要因をシミュレーションする現実的で利便性のある戦略ツールの開発を行っています。また各種(予測・管理・監視・制御など)システムの開発や、古いプログラムの再構築・リプレイス、作業効率アップのための支援ツールの提案を行っています。

データ分析ソリューション・ツール開発

課題解決型実績例 【現地計測+気流解析】

現地計測によって実態を詳細に捉えた形状の作成と解析条件を策定してシミュレーションを実施。結果を評価して現状の問題点を把握後、シミュレーションを用いて対策を提案した事例です。

1.現地レーザ計測を用いて現状を再現した3D-CADモデルを作成

3D-CADモデル作成

2.現地計測を基に解析条件を策定後シミュレーションを実施

現地計測を基に解析条件を策定後シミュレーション
